美国C-FLEX轴承十字扭簧柔性轴承测量臂十字弹簧

来源：本站发布时间：2023-8-28点击：

信息摘要：

C-Flex轴承具有扁平弹簧的特殊内部结构，允许它们在每个方向上绕其中心轴旋转有限的量，而不是说滚珠轴承可以旋转整圈。

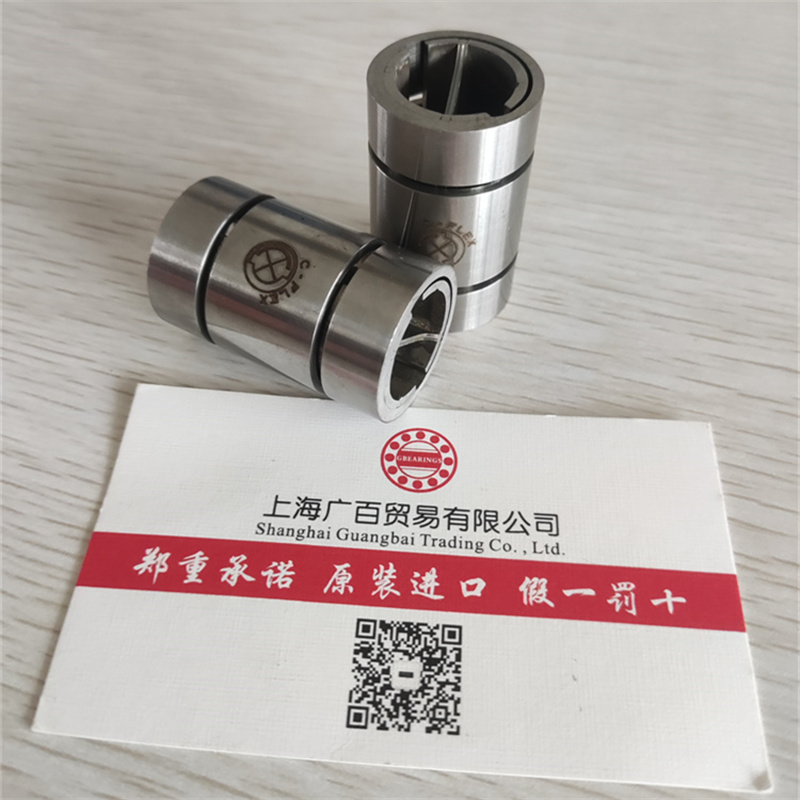

单端和双端主要区别在于安装偏好、负载能力和刚度。单端（悬臂）轴承通常安装更简单，但相同尺寸的双端轴承具有更高的负载能力和更硬性。

C-Flex十字扭簧（又称测量臂十字弹簧）是数控轧辊磨床的测量系统的关键件，它主要有偏转角度，负荷以及平均寿命三个要素，为测量系统提供复位所需的弹力，随着测量次数的增加，扭簧会产生疲劳变形而失效。由于进口件采购周期长，常常成为影响用户生产的棘手因素，我司上海广百长期备有进口原装扭簧，为客户的设备正常运行增强了保障力度。

主要性能：
主要材料：由AISI 410或AISI 420防腐钢制成，The flexing elements由AISI 420防腐钢制成
扭转弹簧速度：一般在＋/-10％之内或是低于列表数值

订货须知：用户可提供表格中的代号，或扭簧的尺寸数据，表格中的单位是英寸，换算尺寸1英寸=25.4mm

单头

c-flex

型号	轴承尺寸	扭力弹簧	负载 (Lc)	容量 (Lt)	直径 +0.0000 / -0.0005	A +/- 0.003	B Min.
A-10	1/8	0.0003	0.95	3.8	0.125	0.2	0.088
A-20	1/8	0.0018	8.9	12.7	0.125	0.2	0.088
A-30	1/8	0.0148	25.3	25.3	0.125	0.2	0.088
B-10	5/32	0.0004	1.4	5.6	0.1562	0.25	0.114
B-20	5/32	0.0037	13.7	19.6	0.1562	0.25	0.114
B-30	5/32	0.0296	39.3	39.3	0.1562	0.25	0.114
C-10	3/16	0.0007	2	7.8	0.1875	0.3	0.136
C-20	3/16	0.006	19.5	27.9	0.1875	0.3	0.136
C-30	3/16	0.0482	55.8	55.8	0.1875	0.3	0.136
D-10	1/4	0.0018	3.6	14.2	0.25	0.4	0.184
D-20	1/4	0.0148	35	50	0.25	0.4	0.184
D-30	1/4	0.1185	100	100	0.25	0.4	0.184
E-10	5/16	0.0037	5.7	22.8	0.3125	0.5	0.232
E-20	5/16	0.0296	55	78.6	0.3125	0.5	0.232
E-30	5/16	0.2367	157.1	157.1	0.3125	0.5	0.232
F-10	3/8	0.0065	8.4	33.6	0.375	0.6	0.279
F-20	3/8	0.0482	79.1	113	0.375	0.6	0.279
F-30	3/8	0.4002	226	226	0.375	0.6	0.279
G-10	1/2	0.0148	14.4	57.4	0.5	0.8	0.374
G-20	1/2	0.1185	140	200	0.5	0.8	0.374
G-30	1/2	0.9486	400	400	0.5	0.8	0.374
H-10	5/8	0.0296	23	92	0.625	1	0.469
H-20	5/8	0.2367	221.1	315.8	0.625	1	0.469
H-30	5/8	1.894	631.5	631.5	0.625	1	0.469
I-10	3/4	0.0482	32.4	129.4	0.75	1.2	0.564
I-20	3/4	0.4002	317.2	453.1	0.75	1.2	0.564
I-30	3/4	3.261	906.1	906.1	0.75	1.2	0.564
J-10	1	0.1185	59.2	236.6	1	1.6	0.764
J-20	1	0.9486	566.3	809	1	1.6	0.764
J-30	1	7.8023	1616	1616	1	1.6	0.764

双头

c-flex-1

型号	轴承尺寸	扭力弹簧	负载 (Lc)	容量 (Lt)	直径 +0.0000 / -0.0005	A +/- 0.003	C Min.	D Min.
AD-10	1/8	0,0003	2,3	4,6	0,125	0,2	0,038	0,07
AD-20	1/8	0,0018	17,5	25	0,125	0,2	0,038	0,07
AD-30	1/8	0,0148	28	28	0,125	0,2	0,038	0,07
BD-10	5/32	0,0004	3,5	7	0,1562	0,25	0,05	0,1
BD-20	5/32	0,0037	28	40	0,1562	0,25	0,05	0,1
BD-30	5/32	0,0296	45	45	0,1562	0,25	0,05	0,1
CD-10	3/16	0,0007	5	10	0,1875	0,3	0,06	0,12
CD-20	3/16	0,006	40	60	0,1875	0,3	0,06	0,12
CD-30	3/16	0,0482	63	63	0,1875	0,3	0,06	0,12
DD-10	1/4	0,0018	9	18	0,25	0,4	0,083	0,165
DD-20	1/4	0,0148	70	100	0,25	0,4	0,083	0,165
DD-30	1/4	0,1185	115	115	0,25	0,4	0,083	0,165
ED-10	5/16	0,0037	14	28	0,3125	0,5	0,105	0,21
ED-20	5/16	0,0296	110	150	0,3125	0,5	0,105	0,21
ED-30	5/16	0,2367	175	175	0,3125	0,5	0,105	0,21
FD-10	3/8	0,0065	20	40	0,375	0,6	0,128	0,255
FD-20	3/8	0,0482	160	220	0,375	0,6	0,128	0,255
FD-30	3/8	0,4002	250	250	0,375	0,6	0,128	0,255
GD-10	1/2	0,0148	35	70	0,5	0,8	0,173	0,345
GD-20	1/2	0,1185	280	380	0,5	0,8	0,173	0,345
GD-30	1/2	0,9486	450	450	0,5	0,8	0,173	0,345
HD-10	5/8	0,0296	55	110	0,625	1	0,21	0,43
HD-20	5/8	0,2367	450	620	0,625	1	0,21	0,43
HD-30	5/8	1,894	700	700	0,625	1	0,21	0,43
ID-10	3/4	0,0482	80	160	0,75	1,2	0,263	0,52
ID-20	3/4	0,4002	630	900	0,75	1,2	0,263	0,52
ID-30	3/4	3,261	1000	1000	0,75	1,2	0,263	0,52
JD-10	1	0,1185	140	280	1	1,6	0,363	0,72
JD-20	1	0,9486	1100	1500	1	1,6	0,363	0,72
JD-30	1	7,8023	1800	1800	1	1,6	0,363	0,72

型号	外径	长度	内径
105001	0.250″	0.221″	0.125″
105002	0.250″	0.221″	0.1563″
105003	0.250″	0.221″	0.1875″
110001	0.500″	0.449″	0.250″
110002	0.500″	0.449″	0.3125″
115006	0.750″	0.646″	0.375
110003	0.500″	0.449″	0.375″
112503	0.625″	0.460″	0.4375″
115001	0.750″	0.646″	0.500″
112502	0.625″	0.460″	0.500″
112501	0.625″	0.460″	0.5625″
115002	0.750″	0.646″	0.625″
120006	1.000″	0.773″	0.625″
175003	0.875″	0.755″	0.6250″
175002	0.875″	0.755″	0.6875″
115003	0.750″	0.646″	0.6875″
175001	0.875″	0.755″	0.750″
120001	1.000″	0.773″	0.750″
120002	1.000″	0.773″	0.8125″
120003	1.000″	0.773″	0.875″
125001	1.250″	0.793″	1.000″
125002	1.250″	0.793″	1.062″
125003	1.250″	0.793″	1.125″
110006	0.500″	0.449″	10 mm
112506	0.625″	0.460″	10mm
115004	0.750″	0.646″	12 mm
112505	0.625″	0.460″	12mm
112504	0.625″	0.460″	14mm
175006	0.875″	0.755″	14mm
115005	0.750″	0.646″	16 mm
175005	0.875″	0.755″	16mm
120004	1.000″	0.773″	18 mm
175004	0.875″	0.755″	18mm
120005	1.000″	0.773″	20 mm
125004	1.250″	0.793″	24 mm
125005	1.250″	0.793″	25 mm
105004	0.250″	0.221″	4 mm
105005	0.250″	0.221″	5 mm
110004	0.500″	0.449″	6 mm
110005	0.500″	0.449″	8 mm

型号	外径	长度	最小通径A/B	**通径A/B	H	螺丝大小	**扭矩(LB IN)	**转速	**角度偏移	**水平偏移	**轴向偏移	重量 (OZ)	静态抗扭刚度(LB IN/DEG)
300750	0.75	0.75	0.125	0.375	0.24	M3 x 0,5	12	10000	7°	0.01	0.02	0.84	11
301000	1	1	0.25	0.5	0.345	M3 x 0,5	24	7500	7°	0.015	0.025	1.6	27
301250	1.25	1.25	0.375	0.625	0.535	M5 x 0,8	48	7500	7°	0.015	0.03	2.45	51
301500	1.5	1.5	0.5	0.75	0.505	M5 x 0,9	75	5000	7°	0.02	0.03	4.94	89
301750	1.75	1.75	0.625	0.875	0.55	M5 x 0,10	135	5000	7°	0.02	0.04	7.59	135
302000	2	2	0.75	1	0.555	M5 x 0,11	180	3750	7°	0.025	0.05	11.26	205
302500	2.5	2.5	0.875	1.25	0.615	M6 x 1,0	300	3750	7°	0.025	0.05	18.67	395

型号	外径	L	最小通径 A/B	**通径A/B	H	螺丝大小	**扭矩(LB IN)	**转速	**角度偏移	**水平偏移	**轴向偏移	重量 (OZ)	静态抗扭刚度(LB IN/DEG)
500750	0.75	1.375	0.125	0.25	0.475	M4 x 0,7	12	10000	7°	0.01	0.02	0.74	11
501000	1	1.5	0.25	0.5	0.474	M4 x 0,7	24	7500	7°	0.015	0.025	1.41	27
501250	1.25	1.65	0.375	0.625	0.46	M5 x 0,8	48	7500	7°	0.015	0.03	2.16	51
501500	1.5	2.25	0.5	0.75	0.704	M6 x 1,0	75	5000	7°	0.02	0.03	4.35	89
501750	1.75	2.6	0.625	0.875	0.755	M6 x 1,0	135	5000	7°	0.02	0.04	6.69	135
502000	2	2.85	0.75	1	0.816	M8 x 1,25	180	3750	7°	0.025	0.05	9.92	205
502500	2.5	3.1	0.875	1.25	0.793	M8 x 1,25	300	3750	7°	0.025	0.05	16.45	395

型号	外径	L	最小通径 A/B	**通径A/B	H	螺丝大小	**扭矩(LB IN)	**转速	**角度偏移	**水平偏移	**轴向偏移	重量 (OZ)	静态抗扭刚度(LB IN/DEG)
540500	0.5	0.85	0.125	0.25	0.234	M3 x 0,5	5	10000	7°	0.005	0.008	0.55	1
541000	1	1.5	0.25	0.5	0.381	M4 x 0,7	20	7500	7°	0.008	0.012	0.93	8.3
541500	1.5	2.2	0.375	0.75	0.548	M5 x 0,8	50	5000	7°	0.01	0.018	3.1	28
542000	2	2.75	0.5	1	0.639	M6 x 1,0	120	3750	7°	0.01	0.02	6.98	67
542500	2.5	3.25	0.625	1.25	0.711	M8 x 1,25	200	3750	7°	0.01	0.02	11.63	129

型号	外径	L	最小通径A/B	**通径 A/B	H	螺丝大小	**扭矩(LB IN)	**转速	**角度偏移	**水平偏移	**轴向偏移	重量 (OZ)	静态抗扭刚度(LB IN/DEG)
340500	0.5	0.625	0.125	0.187	0.272	M3 x 0,5	5	10000	5°	0.003	0.006	0.3	2
341000	1	1	0.25	0.437	0.325	M4 x 0,7	20	7500	5°	0.005	0.008	0.5	12
341500	1.5	1.5	0.375	0.625	0.525	M5 x 0,8	50	5000	5°	0.007	0.013	1.67	40
342000	2	2	0.5	0.75	0.625	M6 x 1,0	120	3750	5°	0.007	0.014	3.75	90
342500	2.5	2.5	0.625	1	0.75	M8 x 1,25	200	3750	5°	0.007	0.014	6.25	175

型号	外径	L	最小通径A/B	**通径A/B	H	螺丝大小	**扭矩(N m)	**转速	**角度偏移	**水平偏移	**轴向偏移	重量 (g)	静态抗扭刚度(N m/DEG)
600750	19	35	4	7	12	M4 x 0,7	1.4	10000	7°	0.25	0.51	21	1.2
601000	25.4	38	8	13	12	M4 x 0,7	2.8	7500	7°	0.38	0.63	40	3
601250	31.7	42	14	16	12	M5 x 0,8	5.6	7500	7°	0.38	0.76	61	6
601500	38.1	57	17	19	18	M6 x 1,0	8.5	5000	7°	0.51	0.76	123	10
601750	44.5	66	20	23	19	M6 x 1,0	15.3	5000	7°	0.51	1	190	15
602000	50.8	72	24	26	21	M8 x 1,25	20.5	3750	7°	0.63	1.25	281	23
602500	63.5	79	27	32	20	M8 x 1,25	34	3750	7°	0.63	1.25	466	45

型号	外径	L	最小通径A/B	**通径A/B	H	螺丝大小	**扭矩(N m)	**转速	**角度偏移	**水平偏移	**轴向偏移	重量 (g)	静态抗扭刚度(N m/DEG)
400750	19	19	4	10	6	M3 x 0,5	1.4	10000	7°	0.25	0.51	23.8	1.2
401000	25.4	25.4	8	13	8.7	M3 x 0,5	2.8	7500	7°	0.38	0.63	45.4	3
401250	31.7	31.7	14	16	13.6	M5 x 0,8	5.6	7500	7°	0.38	0.76	69.2	6
401500	38.1	38.1	17	19	12.8	M5 x 0,8	8.5	5000	7°	0.51	0.76	139.6	10
401750	44.5	44.5	20	23	14	M5 x 0,8	15.3	5000	7°	0.51	1	215.6	15
402000	50.8	50.8	24	26	14	M5 x 0,8	20.5	3750	7°	0.63	1.25	319	23
402500	63.5	63.5	27	32	15.6	M6 x 1,00	34	3750	7°	0.63	1.25	529	45

型号	外径	L	最小通径A/B	**通径A/B	H	螺丝大小	**扭矩(N m)	**转速	**角度偏移	**水平偏移	**轴向偏移	重量 (g)	静态抗扭刚度(N m/DEG)
640500	12.7	21.6	4	6	5.9	M3 x 0,5	0.6	10000	7°	0.13	0.2	15.6	0.1
641000	25.4	38.1	6	12	9.7	M4 x 0,7	2.3	7500	7°	0.2	0.3	26.3	2
641500	38.1	55.9	10	19	14	M5 x 0,8	5.7	5000	7°	0.25	0.46	87.9	3.2
642000	50.8	69.8	13	25	16.2	M6 x 1,0	13.6	3750	7°	0.25	0.51	198	7.6
642500	63.5	82.6	16	32	18	M8 x 1,25	22.6	3750	7°	0.25	0.51	330	14.6

型号	外径	L	最小通径A/B	**通径A/B	H	螺丝大小	**扭矩(N m)	**转速	**角度偏移	**水平偏移	**轴向偏移	重量 (g)	静态抗扭刚度(N m/DEG)
440500	12.7	15.9	4	5	7	M3 x 0,5	0.6	10000	5°	0.08	0.15	8.5	0.2
441000	25.4	25.4	6	11	8.3	M4 x 0,7	2.3	7500	5°	0.13	0.2	14.2	1.4
441500	38.1	38.1	10	16	13.3	M5 x 0,8	5.7	5000	5°	0.18	0.33	47.3	4.5
442000	50.8	50.8	13	19	15.9	M6 x 1,0	13.6	3750	5°	0.18	0.36	106	10.2
442500	63.5	63.5	16	25	19	M8 x 1,25	22.6	3750	5°	0.18	0.36	177	20

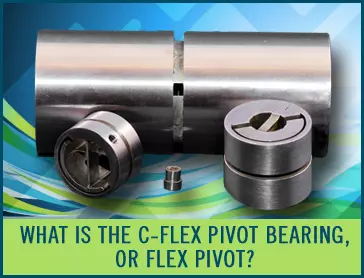

它是一种基于弯曲的轴承，利用内部扁平交叉弹簧，封装在圆柱形轴承座中，以低滞后和无摩擦损失提供精确的旋转。C-Flex轴承在其额定载荷和旋转值内使用时将提供无限期的使用寿命。
