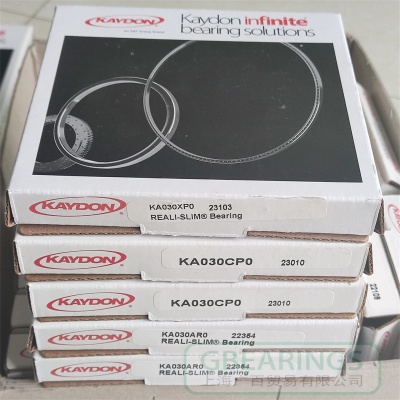

Kaydon REALI-SLIM® KAA系列C型开式深沟球轴承
**轻量化 | 高载荷 | 高精度 | 适配高端工业场景
产品概述
KAA系列属于KAYDON轴承旗舰产品线REALI-SLIM®薄壁轴承中的C型开式深沟球轴承，采用经典康拉德（Conrad）结构设计，核心优势如下：
- **空间节省：0.1875英寸×0.1875英寸等截面设计，内径增大时截面尺寸保持恒定，较传统轴承减重**可达70%
- 复合载荷能力：核心承受径向载荷，深滚道结构可同时承受任意方向的单向推力载荷，适合与其他轴承配对使用
- 高平稳性配置：标配弹锁式保持架、3/32"精密滚珠，旋转噪声低、跳动小，适配高精度旋转场景
详细技术参数
单位说明：尺寸为英寸（in），载荷/重量为磅（lbs）
| Kaydon轴承型号 | 孔径 | 外径 | L1 | L2 | 径向静载荷 | 径向动载荷 | 重量 |
|---|---|---|---|---|---|---|---|
| KAA10CL0轴承 | 1.000 | 1.375 | 1.140 | 1.235 | 290 | 188 | 0.026 |
| KAA15CL0轴承 | 1.500 | 1.875 | 1.640 | 1.735 | 400 | 225 | 0.039 |
| KAA17CL0轴承 | 1.750 | 2.125 | 1.890 | 1.985 | 460 | 242 | 0.045 |
标注说明：
① 载荷值为标准工况下测试值，复合载荷场景需通过Kaydon官方选型工具校验寿命
② 静载荷为轴承**变形量不超过滚珠直径1/10000时的**允许载荷
③ F=0.015为轴与轴承座安装配合的标准公差建议
结构与规格说明
核心结构参数
- 截面尺寸：0.1875英寸 × 0.1875英寸
- 滚动体：3/32"高精密轴承钢滚珠
- 保持架：标配弹锁式保持架（可定制铜保持架）
- 密封配置：开式无密封，支持定制单侧/双侧防尘盖
- 精度等级：标准为KAYDON 1级（等同于ABEC 1F），支持升级至ABEC 5F/7F高精度等级
- 材质可选：AISI 52100轴承钢 / AISI 440C不锈钢 / ENDURAKOTE®防腐镀层
典型应用场景
半导体制造设备
精密光学转台
小型机器人关节
航空航天姿态调整机构
医疗检测设备旋转部件
自动化检测仪器
<
<
<
